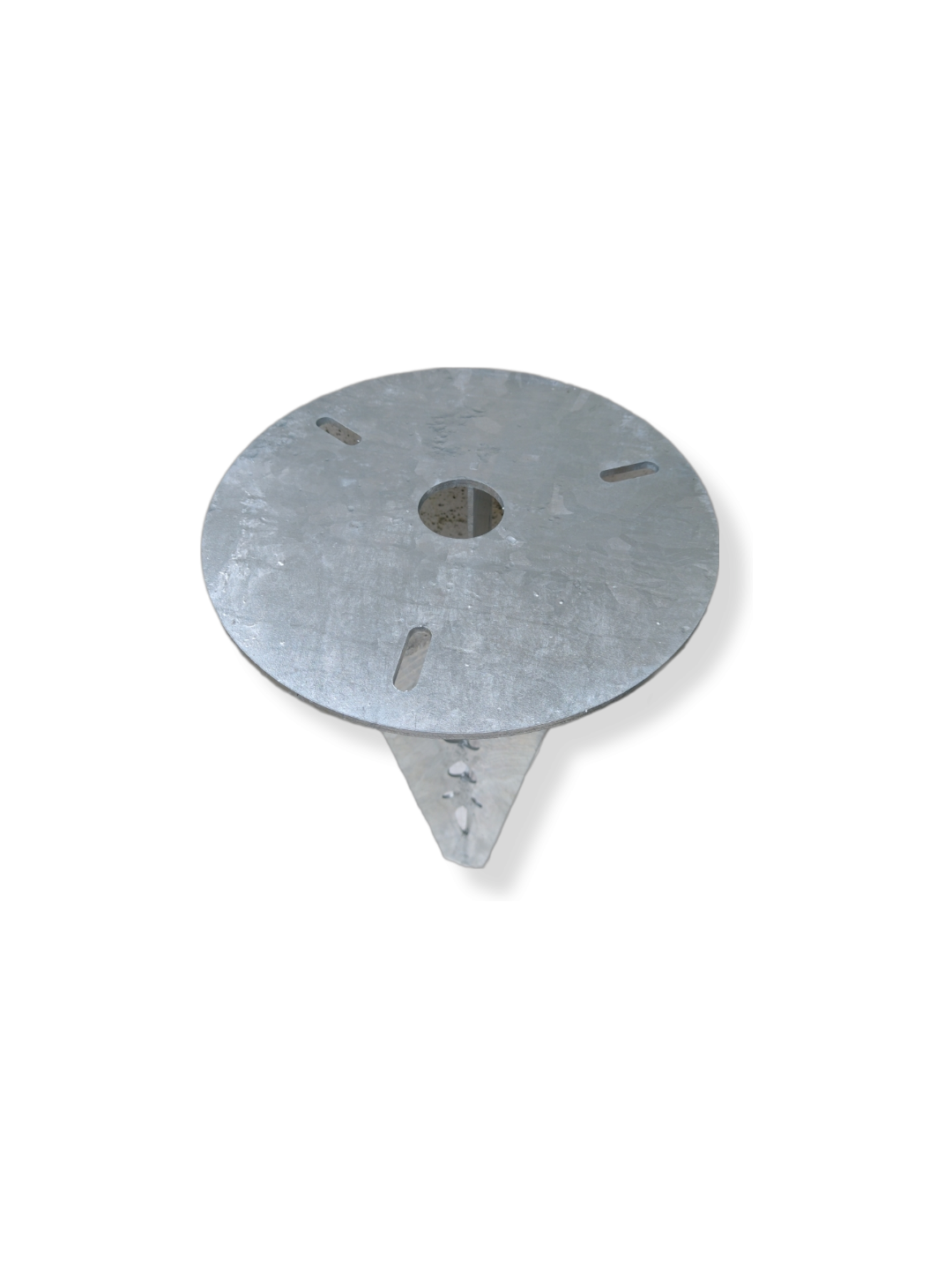

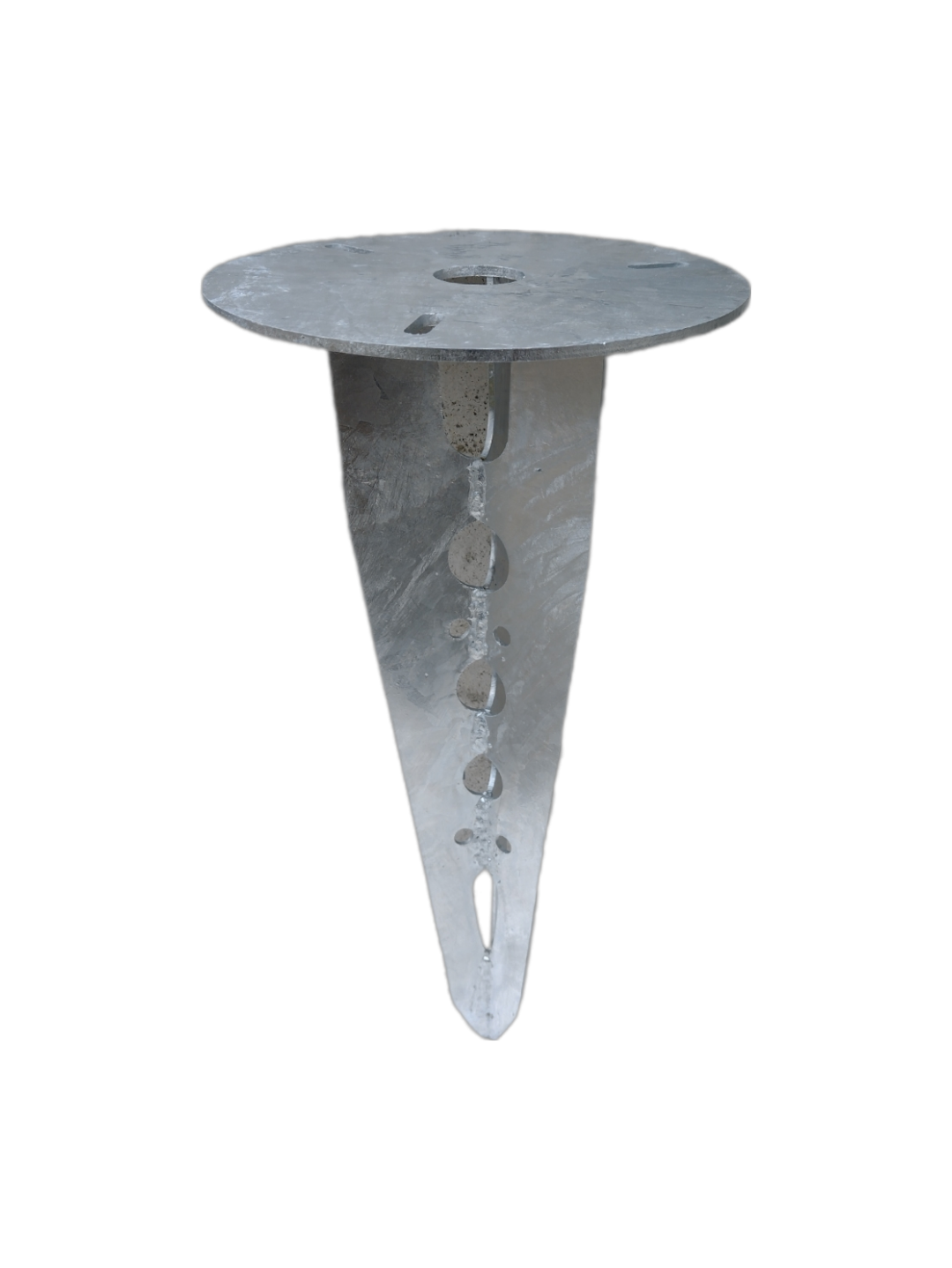

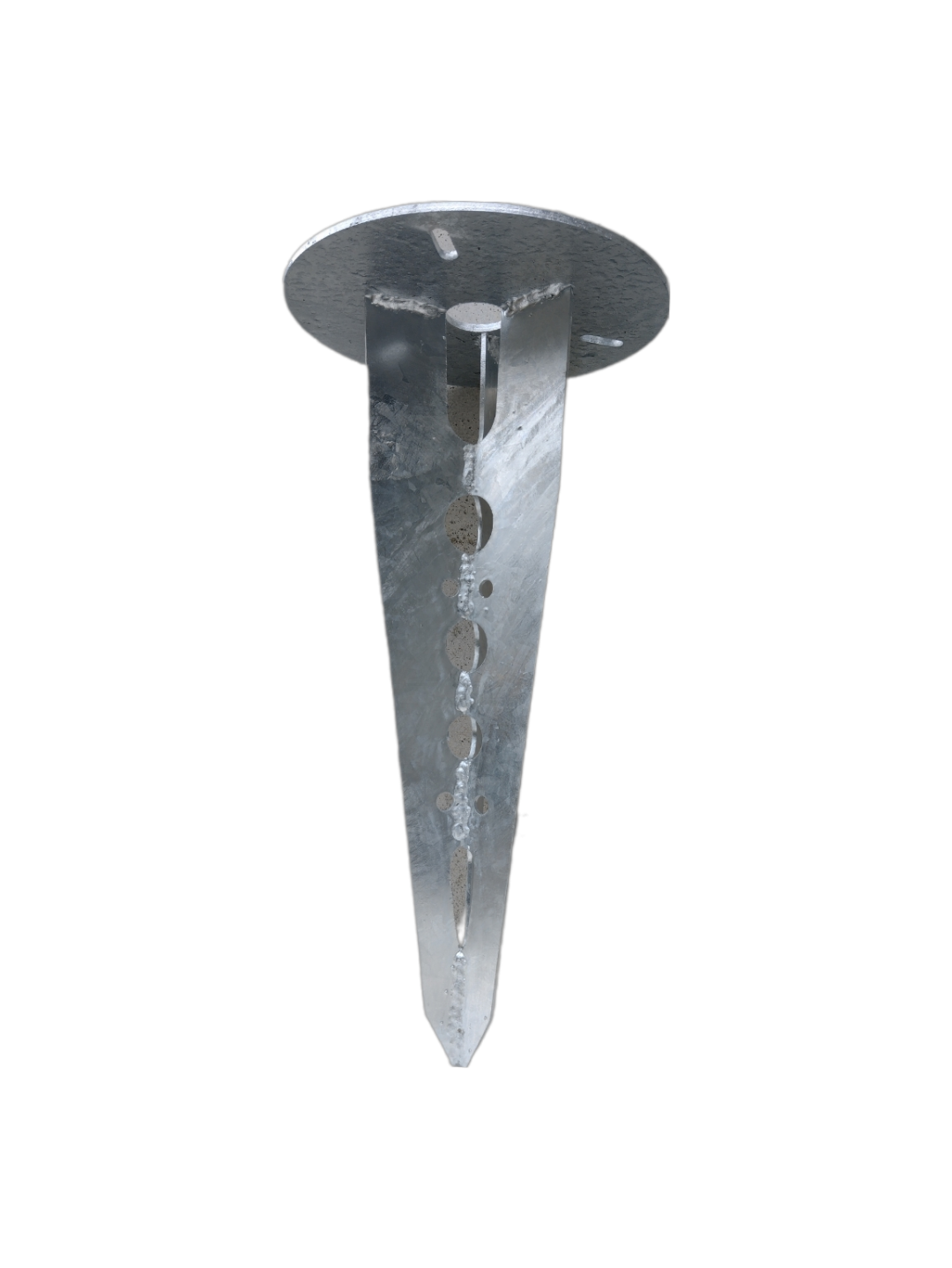

Stopa stalowa wbijana W50-R250-3/M10

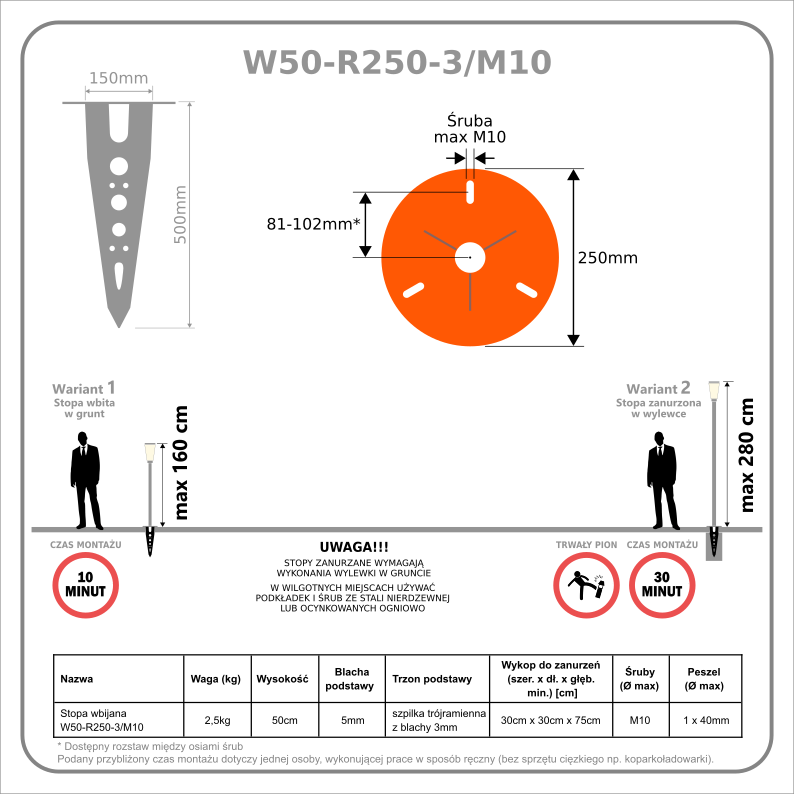

Śruby (max): M10; Blacha podstawy: 5mm; Szpilka: blacha 3mm spawana krzyżowo; Peszel max: 40mm; Stopa w całości wykonana ze stali, ocynkowana ogniowo; Max. wysokość instalowanych urządzeń (wersja wbijana): 160cm, Max. wysokość instalowanych urządzeń (wersja zanurzana): 280cm; Wykop do zanurzeń (szer. x dł. x głęb. min.): 30cm x 30cm x 75cm
Podana maksymalna wysokość instalacji, została obliczona z uwzględnieniem słupów aluminiowych, przy maksymalnym obciążeniu wiatrem wg PN-EN 1991-1-4, dla kat. terenu II, klasy B, a w opcji zanurzenia stopy w mieszance betonowej dla wykopu pod wylewkę o minimalnych wymiarach podanych w specyfikacji, użyciu betonu konstrukcyjnego min C25 oraz największych śrub przewidzianych dla fundamentu, kl. 8.8 (PN-EN 40-3-1, PN-EN 40-3-3).
Wszystkie elementy stalowe zostały zabezpieczone antykorozyjnie w procesie cynkowania ogniowego wg PN-EN ISO 1461.
